Дымоход SCHIEDEL UNI (Шидель)

КЕРАМИЧЕСКИЕ ДЫМОХОДНЫЕ СИСТЕМЫ SCHIEDEL UNI

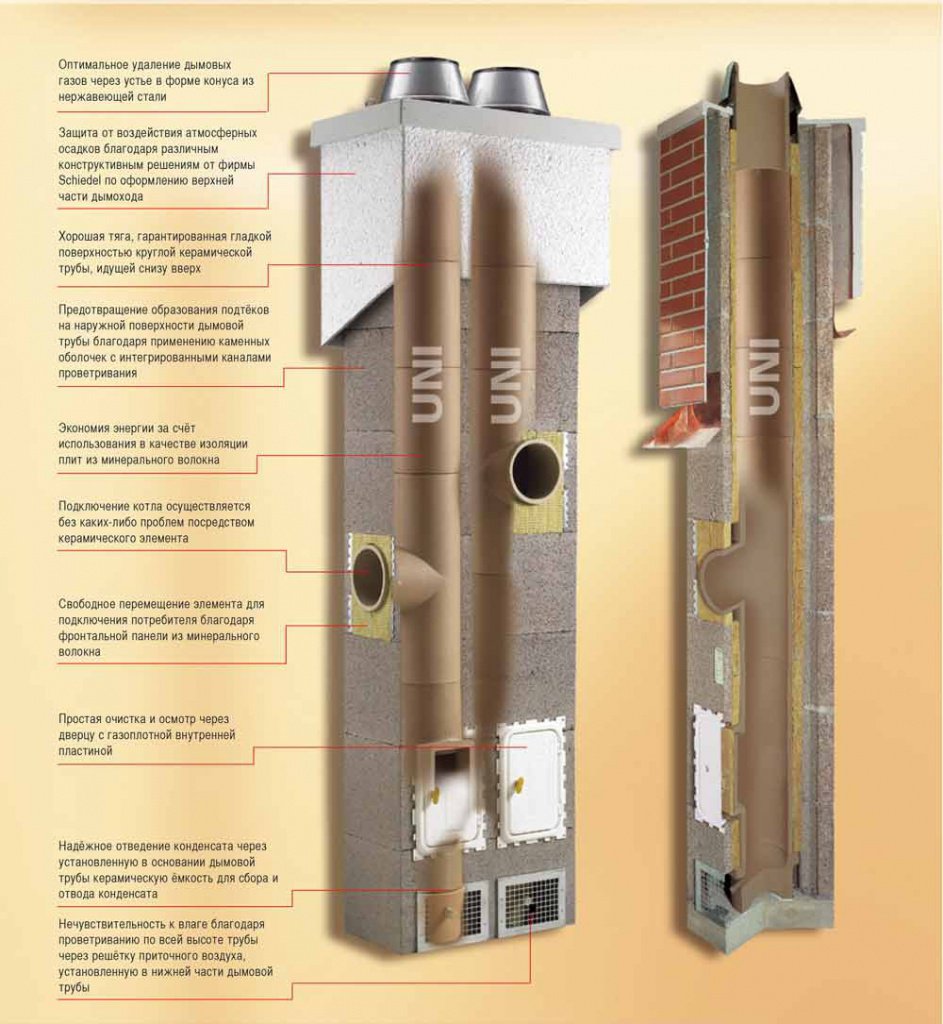

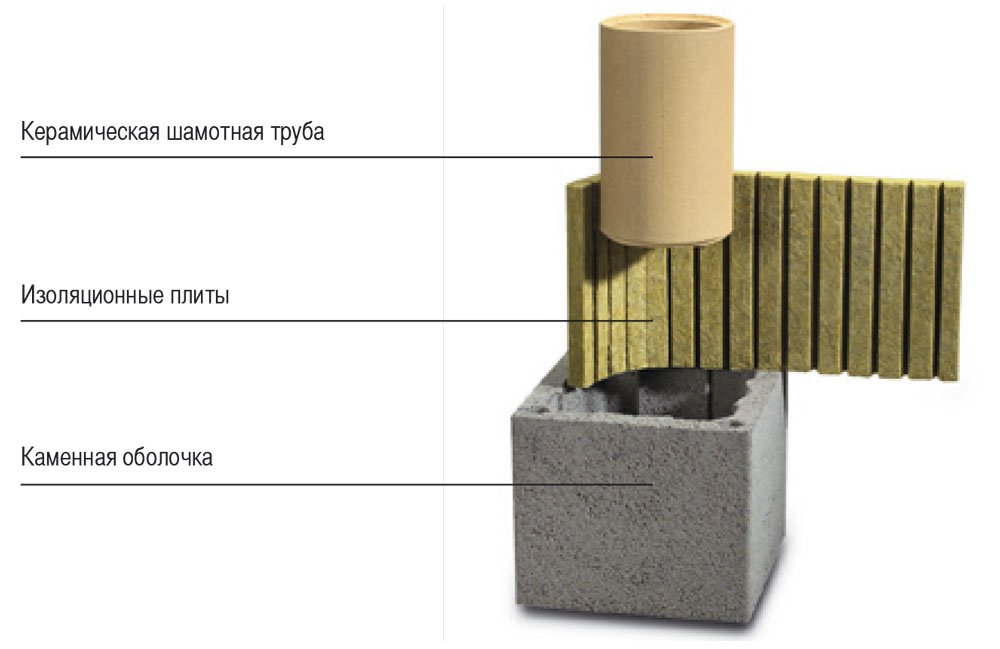

  Дымоход Шидель (SCHIEDEL) из керамики - это безопасная и надежная трехслойная система, предназначенная для отвода продуктов сгорания от различного теплогенерирующего оборудования, работающего на всех видах топлива: жидкое, газ, твердое. Конструктивно состоит из:

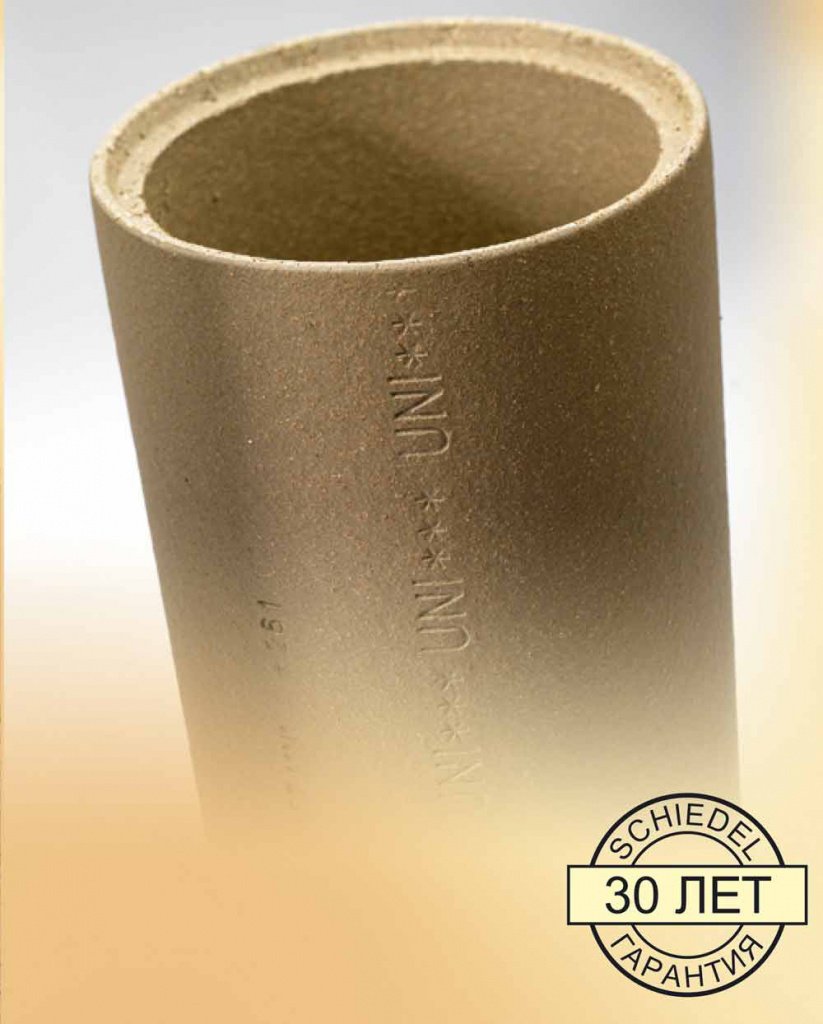

•  высококачественной керамической трубы, обладающей высокой термоустойчивостью, газоплотностью и кислотостойкостью.
•  изоляционных минеральных плит обеспечивающих надежную теплоизоляцию.
•  блоков из облегченного бетона, оборудованных каналами проветривания и вентиляционными, многофункциональными каналами, которые могут быть использованы как непосредственно для вентиляции, так и для прокладки коммуникационных кабелей и др.

Нижняя часть дымохода снабжена конденсатоотводчиком для удаления конденсата и влаги, образующихся в процессе эксплуатации. Вентиляционная декоративная решетка обеспечивает проветривание внутреннего канала системы. Осмотр и обслуживание дымохода осуществляется через ревизионный тройник, снабженный герметичной пластиной и дверцей. Подключение котла, камина или печи к дымоходной системе может производиться под углом 90 или 45 градусов, в зависимости от технических условий использования оборудования. Верхняя часть канала закрывается покровной плитой и конусом из нержавеющей стали.

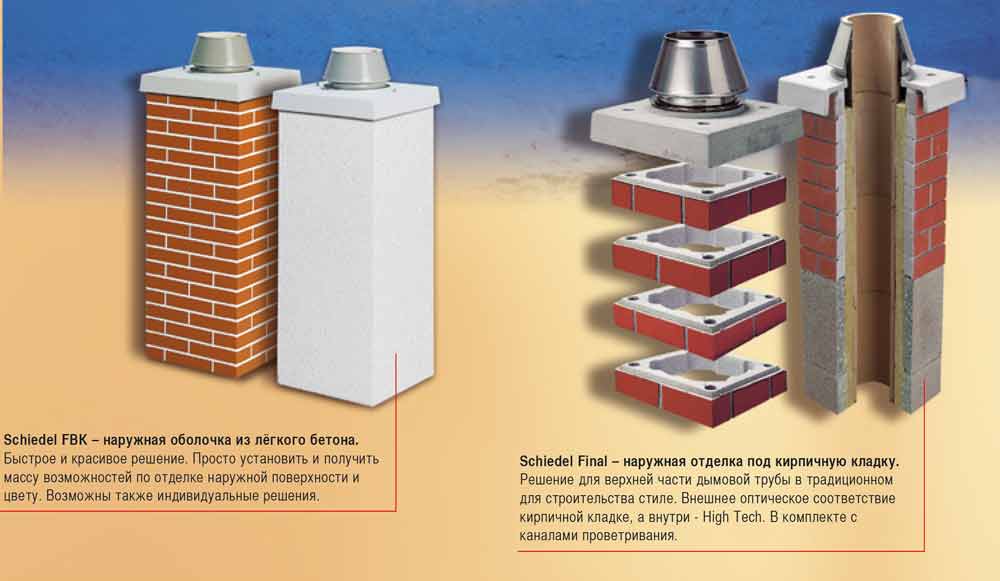

Существует, так же, несколько вариантов отделки окончания дымохода возвышающегося над кровлей:

•  SCHIEDEL UraTOP (FBK) - декоративная наружная оболочка из легкого волокнистого бетона, стандартной высоты 1,5 м и удлинителя 1 метр (при необходимости). Декорируется заказчиком самостоятельно под экстерьер дома.
•  Комплект FINAL - решение в традиционном стиле - кирпичная кладка. Состоит из наборных сегментов снабженных каналами проветривания и вентиляционными отверстиями. Завершается покровной плитой и оголовком из нержавеющей стали.

Дымоход SCHIEDEL UNI подходит для любого типа оборудования: каминов, отопительных и банных печей, котлов, работающих на жидком и газообразном топливе, а так же твердотопливных котлов. Обеспечивает высокую надежность, функциональность и длительный срок эксплуатации. Гарантия на дымоотводящую систему составляет 30 лет.

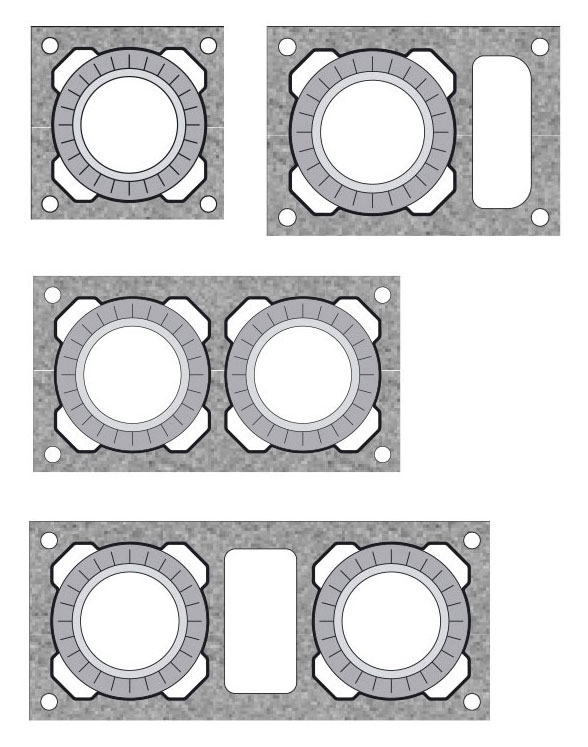

Конструктивно, дымоходы (ШИДЕЛЬ) SCHIEDEL UNI подразделяются на шесть типов исполнения:



• одноходовой
• одноходовой с вентиляционным каналом
• двухходовой
• двухходовой с многофункциональным вентиляционным каналом
• комбинированный, имеющий два канала с трубами разного диаметра
• комбинированный с вентиляционным каналом

Для комплектации дымоходной системы под свои нужды, предусмотрен целый ряд дополнительных принадлежностей: покрывные  плиты различного назначения, комплекты шиберных заслонок, тройники для подключения отопительного оборудования с углами  патрубков 90 и 45 градусов, переходники - адаптеры керамика-нержавеющая сталь, консольные плиты под обмуровку кирпичом,  комплекты крепления для монтажа между, над (под) стропилами, арматурные стержни усиливающие статическую устойчивость  дымохода возвышающегося над кровлей более 1,5 - 2 метров.














Высота стандартного составного элемента (блок. изоляция, керамическая труба) составляет 33 см.

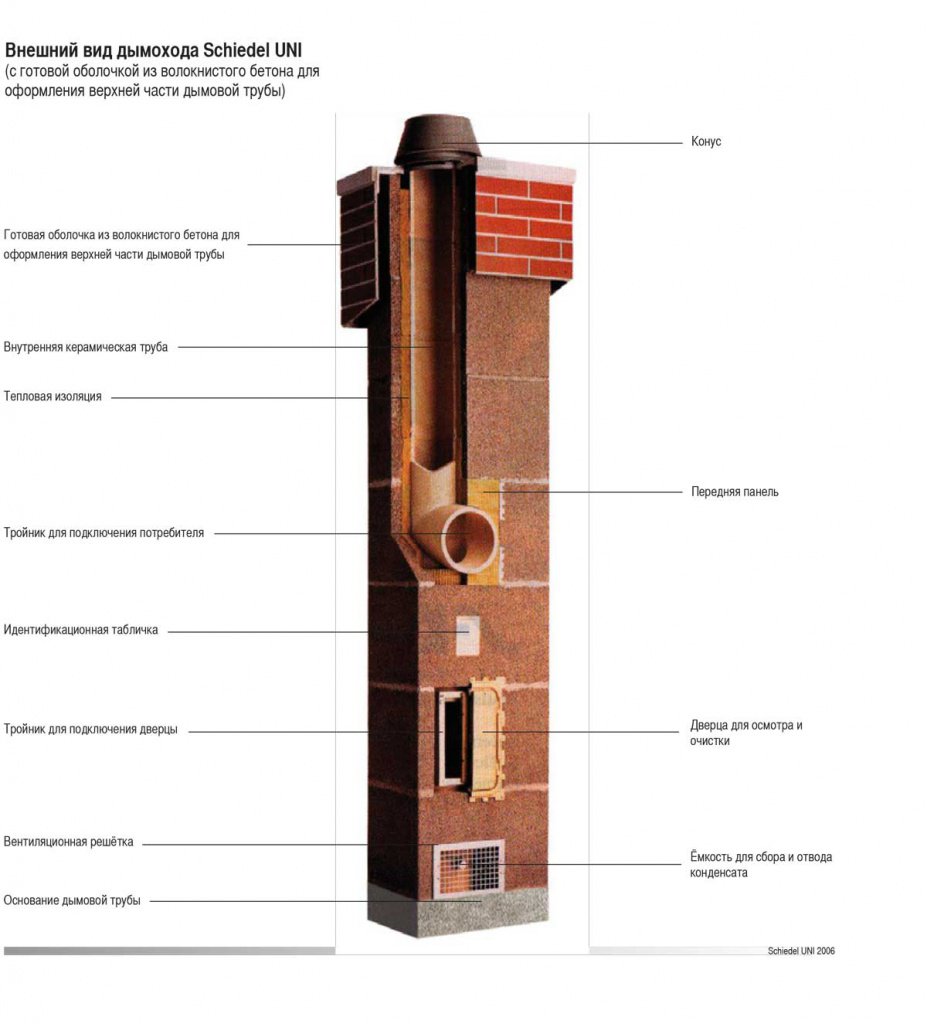

Типовой набор дымохода Шидель комплектуется следующими составляющими:

•  вентиляционная решетка
•  конденсатосборник
•  ревизионная дверца с герметизирующей газоплотной пластиной
•  необходимое количество блоков из облегченного бетона
•  керамические трубы, исходя из высоты канала
•  жаропрочный, кислотостойкий герметик
•  монтажный шаблон для облегчения процесса сборки дымохода
•  тройник подключения потребителя 90 или 45 градусов
•  ревизионный тройник
•  покрывная плита
•  конус из нержавеющей стали - окончание дымохода




Для установки дымоходной системы SCHIEDEL UNI необходимо предусмотреть надежное основание (фундамент) исходя из того, что масса всего сооружения достаточно большая, порядка 100 кг на 1 погонный метр (в зависимости от диаметра и количества каналов дымохода).
