ДЫМОХОДЫ ECOOSMOSE
НАЗНАЧЕНИЕ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
1. Изостатические керамические круглые трубы «ФАРФОР», которые в соответствии с европейским стандартом DIN EN 1457 имеют маркировку + AI A1N1/B2N1/D3P1.
2. Круглые и профилированные трубы из глазурированного шамота, которые в соответствии с европейским стандартом DIN EN 1457 имеют маркировку +А1 B2N1.
3. Круглые и профилированные трубы из шамота, которые в соответствии с европейским стандартом DIN EN 1457 имеют маркировку+А1 B1NI.
Эксплуатационные характеристики дымовых труб.
|
Типы труб |
Рабочая температура, "С |
Разрежение или избыточное давление |
Устойчивость к возгоранию |
Влажный либо сухой режим эксплуатации. |
Испытательное давление, Р Па. |
Давление, Р Па. |
|
+ А1 |
Трубы испытаны при температуре 1 000"С в соответствии с о стандартом DIN EN 1457:1999 + А1:2002(СЕ) |
|||||
|
A1N1 |
600 |
Разрежение |
Да, (G) |
Сухой |
40 |
2 |
|
B1N1 |
400 |
Разрежение |
Да, (G) |
Сухой |
40 |
2 |
|
B2N1 |
400 |
Разрежение |
Нет, (О) |
влажный режим |
40 |
2 |
|
D3P1 |
200 |
Избыточное давление |
Нет, (О) |
Сухой+ влажный режим |
200 |
0,006 |
Все дымоходные трубы ECOOSMOSE испытаны при температуре 1000 С, имеют маркировку+ А1. Система ECOOSMOSE укомплектованная изостатическими трубами, которые в соответствии с европейским стандартом DIN EN 1457 имеют маркировку+А1А1N1 / B2N1 / D3P1 и пригодны для отвода продуктов сгорания от любого теплогенерирующего аппарата, работающего на любом виде топлива. Максимальная высота дымохода ECOOSMOSE 30 м.
Теплоизоляция выполнена из плит теплоизоляционных из минеральной ламелизированной ваты (в дальнейшем вата) плотностью 80-100 кг/м3, кэшированной стеклохолстом. Высокая плотность теплоизоляции обеспечивает надежную радиальную фиксацию дымовой трубы внутри керамзитобетонного блока и выдерживает температуру эксплуатации 600 С. Высококачественная теплоизоляция обеспечивает оптимальный температурный режим газоотвода и большой срок службы.

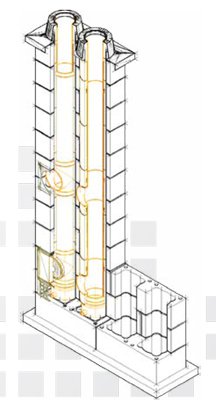

Керамзитобетонные блоки (в дальнейшем блоки) придают всей системе механическую прочность. В ECOOSMOSE применяются блоки со следующими размерами:
Блок 310 мм.х310 мм Блок 380 мм.х380 мм. Блок 310 мм.х450 мм. Блок 380 мм.х774 мм.
Все блоки имеют строительную высоту 250 мм., на одном из торцов блока выполнены канавки и клеймо «ЕК» - это верх блока. Всегда монтируйте систему ECOOSMOSE, так что бы клеймо и канавки на блоках были сверху. На внутренней поверхности блоков в углах выполнены специальные пазы для отвода излишнего тепла от трубы. В углах блоков есть отверстия для выполнения армирования. При необходимости в блоках выполняют вырезы алмазным диском или пилой с твердосплавными напайками. Из четырех типоразмеров видов блоков можно собрать различные виды ECOOSMOSE.
Металлическая фурнитура обеспечивает правильный режим эксплуатации и обслуживания всей системы ECOOSMOSE в целом. В состав керамических и шамотных дымоходов ECOOSMOSE входят: вентиляционные решетки с отверстием под отвод конденсата и без отверстия, дверца, крышка прочистки, декоративная пластина, покрывная плита с креплениями, оголовок. Производитель оставляет за собой право изменять и дополнять ассортимент фурнитуры.
