Дымоход Вулкан черного цвета VBR

Одноконтурные и утепленные (сэндвич) дымоходы Вулкан черного цвета VBR

  Система VBR дымоходов Вулкан с порошковой окраской термостойкой эмалью черного цвета была специально разработана фирмой с целью улучшения внешнего вида изделий в интерьере помещений и снаружи. Дымоход предназначен для отвода продуктов сгорания от каминов, печей, котлов и другого оборудования работающего на твёрдом, жидком и газообразном видах топлива.

Конструктивные особенности и область применения.

• Материал основного контура в одноконтурных элементах: нержавеющая сталь AISI 439 (AISI 304, AISI 321 - по запросу) толщиной 0,8 мм.
• Материал внутреннего контура в двухконтурных элементах: нержавеющая сталь AISI 321 (AISI 316, AISI 310 - по запросу) толщиной 0,5 мм.
• Материал наружного контура в двухконтурных элементах: нержавеющая сталь AISI 439 толщиной 0,5 мм.
• Теплоизоляция: огнестойкая базальтовая вата Rockwool (Дания) и Paroc (Финляндия) толщиной 50 мм.
• Система внутренней термокомпенсации двухконтурных элементов дымоходов ВУЛКАН, исключающая их деформацию при естественном линейном температурном расширении металла.
• Высокая геометрическая точность всех частей дымоотводящей системы.
• Повышенная прочность конструкции при минимальном весе.
• Возможность использования в двухконтурных элементах специальных силиконовых колец для герметизации системы.

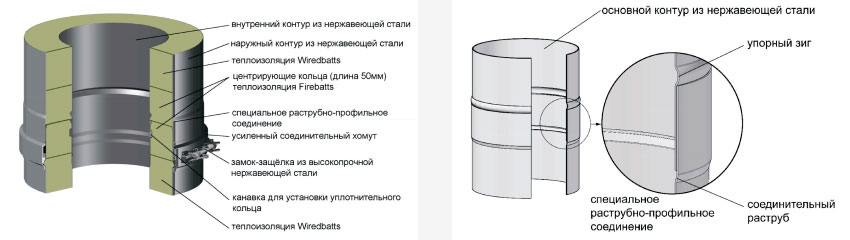

• Уникальный стыковочный профиль раструбно-профильных соединений двухконтурных элементов.

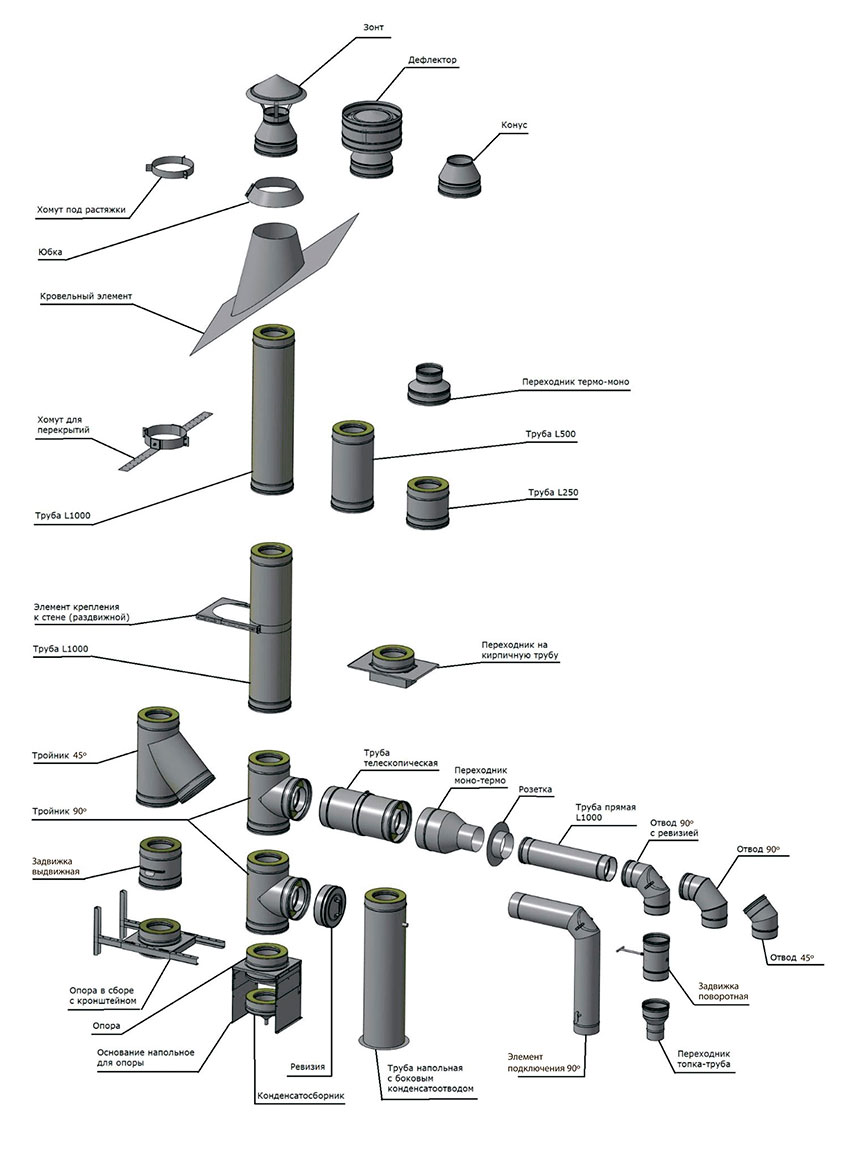

Схематическое изображение элементов дымохода

Рабочие параметры дымоотводящего канала системы VBR Вулкан

1. номинальная температура дымовых газов:
   • до 650ºC (для AISI 439)
   • до 750ºC (для AISI 321)
2. максимальная (краткосрочная) температура 850ºC (для AISI 439)
3. максимальная (краткосрочная) температура 1000ºC (для AISI 321)
4. разрежение внутри системы до 40 Па
5. давление внутри системы до 200 Па
6. основной контур системы устойчив к агрессивной кислотной среде

Система предназначена для установки как внутри, так и снаружи строения, с закреплением как к стене, так и к специальным мачтам.

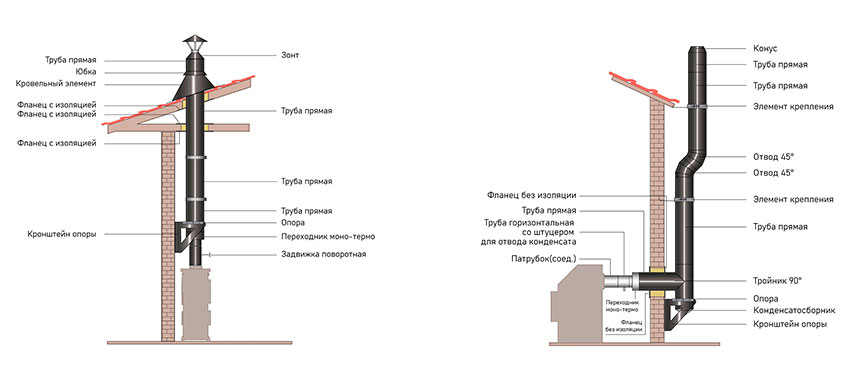

Схема монтажа дымохода внутри помещения и вдоль наружной стены

На элементы дымохода Вулкан черного цвета VBR с изоляцией нанесено порошковое покрытие, с термостойкостью до 200ºC. На трубы без изоляции нанесена высокотемпературная краска, с термостойкостью до 900ºC
